矿用洗靴机由哪些部分构成？整机结构组成速览

---

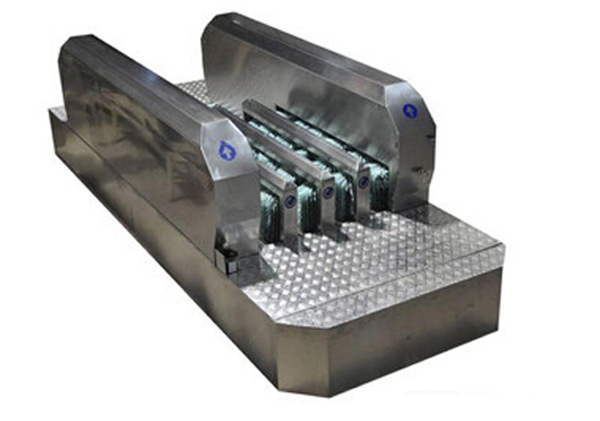

矿用洗靴机是专为煤矿井下作业场景设计，用于清洁矿工靴底、靴面沾染的煤泥、矿渣等污染物的专yong设备，整机按功能模块划分为以下六大标准结构组成：

一、主体机架结构

主体机架是整台设备的承载基础，需满足矿用设备耐腐、承重、防爆适配的要求，标准组成包括：

1.一体焊接式碳钢机架：采用壁厚不小于5mm的矿用无缝碳钢焊接成型，表面做环氧煤沥青防腐防锈处理，整体结构满足长期浸水、频繁踩踏的承重要求，额定承载不小于150kg；

2.设备围板：机架前后左右设置封闭围板，预留检修开口与观察窗，防止清洗过程中水浆飞溅扩散，保持作业区域整洁；

3.fang滑承重踏板：设置在设备入口、出口位置，采用花纹fang滑钢板加工，表面开Φ10-12mm漏水孔，实现脚部支撑与污废水初步分流。

二、喷淋清洁系统

喷淋清洁系统是实现靴体清洁的核心功能单元，标准组成包括：

1.高压增压泵：采用矿用防爆型增压水泵，额定压力不低于0.4MPa，流量不小于10L/min，适配矿井供水压力波动工况；

2.喷淋管路：分上、下、侧三路布设，主管路采用PPR防腐管或不锈钢管，各管路设置独立调节阀门，可根据污脏程度调整出水量；

3.定向高压喷嘴：靴底对应位置安装直射式扇形喷嘴，靴面两侧安装斜向喷雾喷嘴，喷嘴采用防堵塞不锈钢材质，喷射范围覆盖靴底、靴侧、靴面全区域，保证无清洁死角。

三、滚刷摩擦清洁结构

针对靴体缝隙嵌留的顽固矿渣煤泥，配合喷淋实现深度清洁，标准组成包括：

1.动力组件：采用矿用隔爆型减速电机，功率范围0.75-1.5kW，满足井下防爆an全要求；

2.传动机构：采用链条齿轮传动或三角带传动结构，设置张紧调节装置，保证滚刷转动稳定，适配潮湿多尘作业环境；

3.清洁滚刷：分靴底滚刷与靴侧滚刷两组，滚刷基体采用PP工程塑料，刷毛为高nai磨尼龙丝，刷毛直径0.8-1.0mm，高度不低于50mm，刷毛硬度适中，既保证清洁力又不会损伤靴体；靴底滚刷水平布设贴合鞋底纹路，靴侧滚刷对称倾斜布设，贴合靴筒侧面轮廓。

四、挤水除余结构

用于qu除清洁后靴体表面附着的多余水分，避免矿工带水进入作业区域，标准组成包括：

1.弹性挤水胶辊：在清洁段出口对称设置两组tian然橡胶挤水辊，胶辊内部加装螺旋压力弹簧，可根据靴体厚度自动调整间隙，保证贴合靴面挤除水分；

2.导水接槽：挤水辊下方设置倾斜导水槽，将挤出的余水导流回污水收集区，避免水流外溢。

五、供水污水循环处理系统

适配矿井节水要求，实现水资源循环利用，标准组成包括：

1.清水箱：存储干净冲淋水，容积不小于60L，设置进水浮球阀，可自动补充清水，同时加装水位监测装置，低水位时自动停止水泵运行防止干烧；

2.污水沉淀箱：承接清洗产生的污废水，采用多级斜板沉淀结构，将煤泥、矿渣沉淀分层，上层清液溢流回流至清水箱循环利用；

3.排污口：沉淀箱底部设置倾斜排污斗与手动/自动排污阀，定期排放沉积的煤泥废渣，便于清理维护。

六、智能控制与an全防护结构

满足矿用an全操作要求，降低设备能耗，标准组成包括：

1.感应控制模块：入口设置红外感应装置或脚踏感应开关，有人进入自动启动设备，无人操作30s后自动停机，实现节能运行；

2.矿用防爆电控箱：所有电气元件集成在隔爆型电控箱内，满足煤矿井下瓦斯、粉尘防爆要求，设置过载、短路、漏电保护装置；

3.an全防护栏：设备两侧设置防护栏杆，防止操作过程中脚部打滑摔倒，入口处设置防误碰防护罩，避免人员衣物卷入滚刷；

4.接地装置：机架预留专yong接地接线端子，符合矿用电气设备接地an全标准，防止漏电

矿用洗靴机各结构模块按煤矿井下作业防爆、防尘、fang水的te殊要求进行集成装配，各功能单元配合联动，既满足井下人工洗靴的清洁效率要求，也符合矿用设备an全防护的相关规范，可长期稳定适配煤矿井底潮湿、多尘的作业环境，为入井作业人员提供便捷可靠的靴体清洁解决方案。
