双通道洗靴机烘干系统典型故障诊断与快速修复指南

---

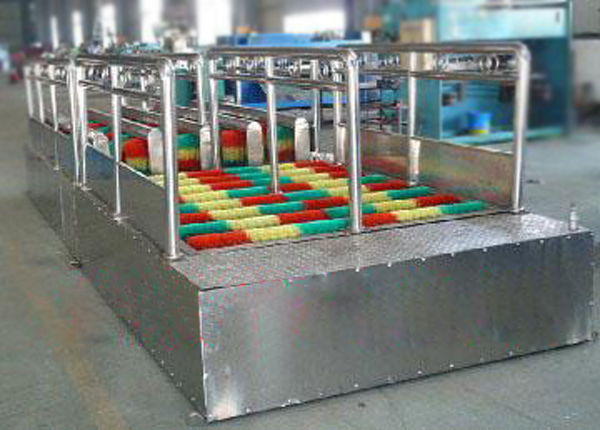

双通道洗靴机广泛应用于煤矿、食品加工厂、制药厂等对工作鞋清洁度要求较高的生产场景，烘干系统作为洗靴机的核心组成部分，直接决定了洗靴后鞋子的干燥效率与使用体验，长期在高湿度、多粉尘的环境下运行，容易出现各类故障影响设备正常运行。本文梳理了双通道洗靴机烘干系统的常见故障类型，分析故障产生原因，并给出对应的排查处理方法，为设备维护人员提供参考。

一、烘干系统基本结构与工作原理

双通道洗靴机的烘干系统一般由加热单元、送风单元、温度控制单元、排风chu湿单元四个部分组成：加热单元多采用PTC加热片或者电热管作为发热元件，负责将空气加热到设定温度；送风单元由离心风机、送风管道、出风口组成，将热空气均匀输送到两个通道的靴体烘干区域；温度控制单元由温度传感器、温控器、交流接触器组成，负责监测烘干区域温度，自动控制加热单元的启停，维持稳定的烘干温度；排风chu湿单元由排风风机、排风管道组成，将携带湿气的热空气排出设备外部，避免设备内部凝露积水。

其工作原理为：洗靴完成后鞋子进入烘干通道，温度传感器检测通道内初始温度，若温度低于设定值，温控器触发加热单元与送风风机启动，热空气持续吹向靴体表面，加速水分蒸发，蒸发后的湿气通过排风系统排出设备；当通道内温度达到设定上限后，温控器断开加热单元供电，送风风机持续运行维持温度稳定，实现恒温烘干。双通道设计可以同时对两只靴进行烘干，提升作业效率，两个通道一般共用一套加热与控制系统，也有部分gao端设备采用独立控温设计。

二、常见故障类型、原因及处理方法

（一）烘干温度不上升，开启后无热量输出

该故障是烘干系统zui常见的故障，表现为开启烘干功能后，送风风机正常运行，但吹出的风始终为常温，无法达到设定的烘干温度，长时间运行后鞋子仍然潮湿。

常见故障原因：

·1.供电回路故障：烘干加热单元功率较高，一般在3-8kW之间，大电流长期运行容易造成空气开关跳闸、接线端子松动氧化、交流接触器触点烧蚀，导致加热单元无法获得供电。

·2.加热元件损坏：PTC加热片长期在冷热交替环境下运行，容易出现内部发热丝断裂、脱胶失效问题；电热管则容易因为湿空气腐蚀造成内部断路，或者表面积垢严重导致热量无法散发，zui终烧毁。

·3.温度传感器故障：温度传感器漂移或者短路，向温控器传输错误的高温信号，导致温控器错误切断加热单元供电。

·4.温控器设置故障或损坏：温控器温度设定值过低，或者温控器内部触点损坏，无法输出加热触发信号。

排查处理方法：

di一步，先检查供电系统：查看设备配电箱中加热回路的空气开关是否跳闸，如果跳闸先排查回路是否存在短路故障，排除隐患后再合闸；如果开关处于合闸状态，使用万用表交流电压档测量加热元件接线端的电压，若没有电压，依次检查接线端子是否松动、交流接触器吸合后触点是否导通，发现端子氧化松动重新压紧接线，触点烧蚀则更换同规格交流接触器。

di二步，检查加热元件：断开设备总电源，断开加热元件的接线，使用万用表电阻档测量加热元件的电阻，若电阻显示wu穷大说明加热元件已经断路损坏，更换同规格PTC加热片或电热管；若电阻正常，检查加热元件表面是否覆盖大量泥灰污垢，污垢会严重影响热量传递，拆下加热元件使用软毛刷qing除表面积垢，重新安装即可恢复使用。

第三步，检查温度传感器与温控器：将温度传感器从烘干通道中取出，测量常温下的输出信号，若信号与对应温度不符，说明传感器漂移损坏，更换同型号温度传感器；若传感器正常，检查温控器的设定温度，确认设定值是否符合要求，一般烘干系统设定温度为40-60℃，如果设定值低于30℃会出现温度不足的问题，重新调整设定值即可；如果设定正确，测量温控器输出端，触发加热时没有输出信号说明温控器损坏，更换温控器。

（二）烘干温度过高，无法停止加热

该故障表现为烘干系统启动后，温度持续上升，超过设定值后加热单元仍然持续工作，甚至出现设备外壳发烫、烘道塑料件变形的情况，严重时会引发火灾隐患。

常见故障原因：

·1.温度传感器故障：传感器开路或者输出信号偏低，向温控器传输错误的低温信号，导致温控器持续触发加热。

·2.温控器故障：温控器内部继电器触点粘连，断开指令无法切断加热回路供电，造成加热单元持续工作。

·3.交流接触器故障：交流接触器触点熔焊粘连，线圈断电后触点仍然保持导通状态，加热单元持续得电。

·4.过热保护装置失效：大部分烘干系统都设置了过热保护开关，温度超过an全阈值后会强制切断供电，保护装置失效后无法触发保护。

排查处理方法：

shou先，当发现温度过高时立即断开设备总电源，避免故障扩大；待设备冷却后，检查温度传感器的输出信号，将传感器放入40℃温水中，测量输出是否对应设定温度，如果输出偏差超过5℃，更换温度传感器。

其次，检查温控器与交流接触器：在温控器到达设定温度断开输出后，测量交流接触器线圈是否还有电压，若线圈已经断电但触点仍然导通，说明触点熔焊，直接更换同规格交流接触器；若线圈持续有电，说明温控器内部触点粘连，更换温控器。

zui后，检查过热保护装置：手动测试过热保护开关的通断，触发保护后无法断开供电说明保护装置失效，立即更换同温度规格的过热保护开关，恢复an全保护功能，处理完成后重新启动设备，观察温度控制是否正常，确认故障排除。

（三）有热量但烘干效果差，鞋子干燥速度慢

该故障表现为烘干系统温度显示正常，能够达到设定温度，但是烘干相同时间后鞋子干燥度不达标，表层干燥但内部仍然潮湿，烘干效率明显下降。

常见故障原因：

·1.送风系统堵塞：设备长期运行，粉尘、泥污堵塞出风口过滤网、送风管道，导致热空气出风量大幅下降，无法you效带走靴体表面的湿气。

·2.排风chu湿不畅：排风管道堵塞、排风风机损坏，导致携带湿气的热空气无法排出设备，烘道内部湿度持续处于高位，水分蒸发速度大幅减慢。

·3.加热元件功率衰减：PTC加热片长期使用后会出现功率衰减，输出热量不足，虽然温控显示正常，但实际热风量温度偏低，无法满足烘干需求。

·4.风道漏风：设备长期震动导致风道连接部位松动密封失效，大量热空气从漏风点流失，进入烘干通道的热空气量不足。

排查处理方法：

di一步，清理送风与排风系统：拆下出风口的过滤网，qing除过滤网上附着的泥污、毛发杂物，疏通送风管道内部的积灰，检查排风管道是否有杂物堵塞，清理干净管道内部的淤积污垢；如果排风风机不运转，检查排风风机供电与电机是否损坏，电机烧毁则更换同规格排风风机。

di二步，检查加热元件功率：使用万用表测量加热元件的实际电阻，对照额定功率计算实际功率，若实际功率低于额定功率的70%，说明加热元件已经衰减，更换新的加热元件。

第三步，检查风道密封性：启动送风风机，用手靠近风道连接部位感受是否有漏风，发现漏风后重新紧固连接螺栓，更换密封胶条，xiu复漏风点，提升烘干通道的热空气供应量。

（四）送风风机不运转，无热风输出

该故障表现为烘干系统开启后，加热单元正常工作，但是没有风吹出，烘道内部温度快速升高但鞋子无法得到you效烘干。

常见故障原因：

·1.风机供电故障：风机回路的空气开关跳闸、接线脱落，导致风机无法得电。

·2.风机电机烧毁：长期在高湿度环境运行，电机绝缘老化短路，造成电机烧毁；或者风机叶轮被杂物卡住，电机过载烧毁。

·3.风机电容损坏：单相送风风机一般采用启动电容，电容容量衰减后无法启动电机，电机发出嗡嗡声但不运转。

·4.控制线路故障：温控器输出回路故障，没有向风机电机输送启动信号。

排查处理方法：

先检查风机供电，确认空气开关是否合闸，接线端子是否松动脱落，恢复供电后若风机仍然不启动，断开电源用手转动风机叶轮，检查是否被杂物卡住，卡住则拆除叶轮清理杂物，重新安装。

如果叶轮转动正常，检查启动电容：使用万用表电容档测量电容容量，若容量低于标称值的80%，更换同规格耐压的启动电容；更换电容后仍然不启动，使用万用表测量电机绕组电阻，若绕组电阻wu穷大或者短路，说明电机烧毁，更换同规格风机电机或者整体更换送风风机。

（五）温控器显示异常，温度波动过大

该故障表现为温控器显示的温度忽高忽低，波动范围超过10℃，加热单元频繁启停，烘干温度不稳定，影响烘干效果。

常见故障原因：

·1.温度传感器接触不良：传感器接线端子松动，或者传感器探头安装松动，导致信号传输不稳定。

·2.传感器探头积垢：探头表面覆盖大量污垢，热量传递受阻，导致温度检测滞后，显示波动。

·3.温控器接线松动：温控器电源或信号接线松动，导致供电或信号传输不稳定。

·4.加热功率匹配不当：部分设备维修时更换了功率不匹配的加热元件，加热功率过大导致温度快速上升下降，出现大幅波动。

排查处理方法：

shou先，紧固温度传感器与温控器的所有接线端子，清理传感器探头表面的积垢，重新固定好探头位置，避免探头晃动；试运行后如果仍然波动，更换一个新的同型号温度传感器，排除传感器本身的故障。

如果更换传感器后故障仍然存在，检查加热元件的功率，确认加热功率是否和设备设计匹配，功率过大则更换同额定功率的加热元件，解决温度波动过大的问题。

三、故障汇总对照表

故障现象	常见原因	处理方法
开启后无热量输出，温度不上升	加热回路供电故障	检查空开、接线端子、交流接触器，恢复供电
	加热元件损坏烧毁	测量电阻，更换损坏的加热元件
	温度传感器故障误报高温	更换温度传感器
	温控器设定错误或损坏	重新设定温度，损坏则更换温控器
温度持续升高，无法停止加热	温度传感器故障误报低温	更换温度传感器
	温控器触点粘连	更换温控器
	交流接触器触点熔焊	更换交流接触器
	过热保护失效	更换过热保护开关
温度正常但烘干效果差	送风排风堵塞	清理过滤网、管道，疏通排风
	加热元件功率衰减	更换加热元件
	风道漏风	重新密封风道，更换密封件
	排风风机损坏	更换排风风机
送风风机不运转	供电故障	恢复供电，紧固接线
	启动电容损坏	更换启动电容
	电机烧毁	更换风机电机
温度波动过大，显示异常	传感器接线松动积垢	紧固接线，清理探头
	传感器损坏	更换传感器
	加热功率不匹配	更换同规格加热元件

四、日常维护保养要点

为减少烘干系统故障的发生，延长设备使用寿命，日常使用中需要做好以下维护保养工作：

·1.定期清洁：每周清理一次出风口过滤网与排风入口，每月清理一次风道内部与加热元件表面的积灰污垢，避免堵塞影响通风换热。

·2.定期检查接线：每季度检查一次加热回路、风机回路的接线端子，拧紧松动的接线，qing除端子表面的氧化层，避免接触不良发热。

·3.定期测试保护装置：每半年测试一次过热保护装置，确认保护功能正常，避免失效引发an全事故。

·4.长期停机保养：设备长期停用的时候，需要打开烘干通道门通风干燥，避免加热元件、电机受潮绝缘老化。

维护人员处理故障前须断开设备总电源，挂牌警示，避免带电操作引发触电事故；更换加热元件、电气部件的时候须选用同规格、同参数的配件，严禁随意更换大功率加热元件，避免超出线路负载引发an全事故。
