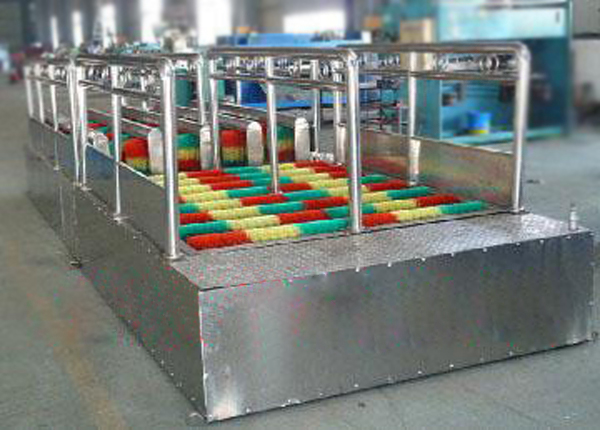

双通道洗靴机安装调试与验收标准

---

为保障双通道洗靴机在食品加工、畜牧养殖、矿井作业等对鞋靴清洁度有硬性要求的生产场景中稳定运行，充分发挥设备双通道同时作业、清洁效率高、自动化程度强的核心优势，bi须在设备安装阶段严格遵循标准化作业要求，从前期场地规划、基础预处理到设备定位调试全流程落实管控，从根源上避免因安装不规范导致的设备运行抖动、清洁效果不达标、通道对位偏差、使用寿命缩短等问题。安装作业开展前，需组织技术人员、现场施工人员与设备供应方技术代表完成安装前的技术交底，明确现场作业的an全规范、安装精度要求与各环节验收标准，同时对照设备出厂参数核对到货设备的整机尺寸、核心零部件配置与配套辅材清单，确认现场供电、供水、排水等配套基础设施满足设备运行要求后，方可正式启动安装作业。

双通道洗靴机安装要求

一、安装前期准备要求

1.1 安装场地要求

双通道洗靴机主要应用于食品加工厂、屠宰场、养殖场等对人员卫生要求较高的场所，安装场地需要满足以下基本条件：shou先，场地尺寸需要匹配设备参数，常规双通道洗靴机外形长度多在2000-2800mm，宽度在800-1200mm，高度在1200-1500mm，安装区域需要预留设备本体尺寸外，两侧至少预留500mm的操作维护空间，前后进出通道预留不小于1000mm的通行空间，保障人员进出顺畅，避免出现拥挤磕碰问题。其次，场地地面需要满足硬度与平整度要求，地面需为硬化水泥地面，地面强度不低于C20，表面平整度误差不超过5mm/m，整体坡度不大于3°，既保障设备安装后的稳定性，也方便洗靴产生的污水顺利排出。zui后，场地需要配套合格的给排水与供电接口，进水接口需要预留DN25规格进水管道，接口位置距离设备安装点水平距离不超过1000mm，供水压力要求在0.2-0.4MPa之间；排水接口需要预留不小于DN100规格的排水地漏或排水沟，地漏标高需低于设备底部排水口10mm以上，保障污水无淤积；供电接口需要预留符合设备功率要求的专yong供电线路，常规双通道洗靴机功率多在1.5-3KW，需要配备不小于2.5mm²的铜芯供电线缆，同时配套合格的漏电保护装置。

1.2 设备开箱检查要求

设备运抵安装现场后，需要由供货方、安装方、使用方共同完成开箱检查，确认设备状态符合要求：shou先核对设备信息，检查设备型号、规格、数量是否与采购合同一致，双通道分为人员靴底靴面清洗通道和雨靴浸泡xiao毒通道，需要确认两个通道的核心部件无错发漏发；其次检查外观状态，检查设备框架、刷靴机构、喷嘴、电机、传动部件是否存在运输过程中产生的变形、磕碰、锈蚀、破损问题，电气部件是否存在受潮、进水情况；zui后核对随机资料，确认设备说明书、合格证、保修卡、安装图纸等资料齐全，整理归档后留存，若发现设备部件损坏或信息不符，需要及时拍照留存并联系供货方更换bu发，不得强行安装不合格部件。

1.3 安装工具与人员准备要求

安装前需要准备对应工具，包括水平仪、冲击钻、扳手、螺丝刀、生料带、密封胶、测电笔等，所有工具需要经过检查确认状态合格，满足安装精度要求；安装人员需要具备一ding的机电设备安装经验，熟悉给排水与电气安装规范，安装作业过程中需要做好an全防护，佩戴fang滑鞋、绝缘手套等防护用品，避免发生an全事故。

二、设备安装过程要求

2.1 设备定位与固定要求

shou先根据预先规划的安装位置，将双通道洗靴机整体吊装或搬运到安装区域，调整设备位置，确保设备进出方向与人员通行方向一致，两个通道分别对应进出路线，避免人员交叉混流。然后使用水平仪分别检测设备水平方向X轴和Y轴的水平度，调整设备底部支撑脚，保障设备整体水平度误差不超过2mm/m，避免设备运行过程中出现异常震动、噪声，同时避免积水倾斜流出设备外部。zui后针对需要固定安装的洗靴机，使用膨胀螺栓将设备底部固定脚与地面牢固连接，膨胀螺栓规格需要符合设备重量要求，常规设备使用M10膨胀螺栓即可，每个固定脚至少配置1个膨胀螺栓，拧紧后检查设备稳定性，推动设备框架无晃动偏移即为合格。

2.2 给排水管道连接要求

进水管道连接过程中，shou先关闭进水总阀门，将设备预留进水口与现场预留进水接口通过PPR水管或不锈钢软管连接，连接位置缠绕生料带或加装密封垫，保障接口位置无渗漏，若设备配备自动上水控制装置，需要按照说明书要求安装浮球阀或电磁进水阀，调试开关功能正常。排水管道连接过程中，设备底部两个通道的排水口需要分别接入现场排水系统，连接位置使用密封胶密封，保障排水过程中无污水渗漏到地面，若现场排水为排水沟，需要将设备排水口延伸接入排水沟内部，避免污水沿设备底部流到外部区域。管道连接完成后，打开进水阀门，检查所有进水接口是否存在渗漏，同时测试排水速度，确认污水能够在3分钟内wan全排出，无淤积残留即为合格。

2.3 电气系统安装要求

shou先断开供电总开关，按照设备电气接线图完成供电线路连接，区分火线、零线、接地线，接地线bi须牢固接入现场接地端子，接地电阻不大于4Ω，保障设备用电an全。然后针对配备自动感应装置的双通道洗靴机，调整感应探头的安装位置，探头一般安装在通道入口上方100-150mm位置，感应角度对准人员进入方向，确保人员进入通道后能够触发设备自动启动，离开后自动停止，避免无效运行。接线完成后，使用测电笔检测设备外壳是否带电，检查漏电保护装置能否正常跳闸触发，确认无漏电问题后方可进行通电测试。

2.4 部件调试与装配要求

两个通道的核心部件需要分别完成调试：针对清洗通道，检查毛刷的安装位置，毛刷与靴体接触间隙需要调整在5-10mm，保障能够充分清洗靴底靴面同时不会阻碍人员通行，检查传动皮带的松紧度，用手按压皮带能够下陷10-15mm即为合格，启动电机后观察毛刷转动方向是否正确，转动是否平稳，无异常卡顿、噪声；针对xiao毒浸泡通道，检查xiao毒液喷嘴的喷洒角度，确保喷嘴能够全覆盖靴体表面，无喷洒盲区，打开进水后检查喷嘴是否存在堵塞，出水是否均匀。所有部件调试完成后，记录各部件的运行参数，标注调整位置，方便后续维护。

三、安装完成后验收要求

3.1 外观与结构验收

shou先检查设备整体外观，框架无变形、漆面无破损、部件连接牢固，各个通道通行顺畅，无突出部件阻碍人员通行；然后检查设备底部与地面间隙，间隙不超过5mm，密封良好无污水渗漏；zui后检查标识清晰，电源开关、进出水阀门标识明确，操作提示标识张贴在醒目位置。

3.2 功能运行验收

进行空载试运行，连续试运行时间不低于30分钟，检查电机运行温度，温度不超过70℃即为合格，运行噪声不超过70dB，无异常震动、异响；然后进行带载测试，安排测试人员穿着雨靴分别通过两个通道，检查清洗通道能够you效清洁靴底靴面的污泥杂物，xiao毒通道能够完成全面喷洒xiao毒，自动感应装置能够准确触发启停，无误触发或不触发问题；zui后检查给排水系统，整个测试过程中无接口渗漏，排水顺畅无积水，符合卫生要求。

3.3 an全性能验收

检查电气an全，设备外壳接地可靠，漏电保护装置动作灵敏，发生漏电故障能够在0.1miao内切断电源；检查防护装置，设备转动部位配备合格的防护外壳，避免人员接触发生绞伤事故；检查fang滑性能，通道内部踏板采用fang滑设计，湿滑状态下不会发生人员滑倒事故。

四、安装后an全与维护要求

安装验收完成后，需要对使用方操作人员进行基础操作培训，讲解设备启停方法、日常清洁要求、简单故障排查方法；日常使用过程中，需要定期检查管道接口密封情况、毛刷磨损情况、电气绝缘性能，每周清理一次排水口杂物，避免堵塞；长期停用设备需要关闭进水总阀门和供电总开关，排出设备内部残留积水，避免发生锈蚀和冻裂问题。

安装完成后，需由设备管理部门、施工班组、an全管理部门共同开展联合验收，对照上述安装要求逐一核查安装质量，重点检验设备接地可靠性、喷淋水压稳定性、毛刷转动平衡性、通道坡度fang滑效果以及电气控制系统的fang水防护等级，验收过程需留存完整的影像和文字记录，验收合格后方可投入正式使用。日常使用中，需指定专人按周期对安装结构进行巡检，重点检查固定螺栓松紧度、设备水平度、支架锈蚀情况以及基础沉降变化，发现安装位移、结构松动等问题立即停机整改，确保双通道洗靴机始终符合安装规范要求，持续稳定发挥靴体清洁xiao毒作用，为厂区人员卫生防控和an全生产提供可靠保障。
