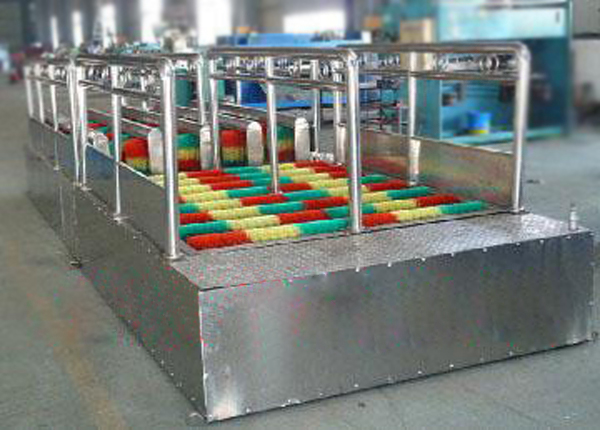

双通道洗靴机：高效智能清洗装备的技术架构与优势

---

双通道洗靴机作为现代化清洁设备的核心代表，其设计理念源于对gao效清洁与空间优化的双重需求。该设备通过并行双通道结构，实现了人员分流与同步清洁的功能，显著提升了单位时间内的清洁效率。本文将从机械结构、控制系统、清洁系统三个维度，系统剖析双通道洗靴机的技术架构，为设备选型与维护提供理论支撑。

一、主体框架系统

主体框架是双通道洗靴机的基础承载结构，采用不锈钢304材质焊接而成，具备耐腐蚀、高强度特性。框架整体呈长方体对称结构，长度约2500mm，宽度约1800mm，高度约1500mm，底部配备4个可调节支撑脚，调节范围±50mm，确保设备在不平地面的稳定性。框架内部设置双通道独立支撑梁，通道间距800mm，满足双工位同时作业需求。

二、清洗系统

1. 喷淋单元

每个通道顶部及两侧共配置8组喷淋头，采用360°旋转式设计，喷嘴直径1.5mm，工作压力0.3-0.5MPa。喷淋系统配备独立过滤装置，滤网精度50目，you效过滤水中杂质。供水系统采用双路水泵，单泵流量15m³/h，扬程20m，确保水压稳定。

2. 刷洗单元

通道内侧安装4组圆柱形毛刷，毛刷直径120mm，长度800mm，刷毛采用尼龙610材质，硬度60 Shore A。毛刷由变频电机驱动，转速可调范围50-200rpm。底部设置2组平板毛刷，与靴底接触压力可通过弹簧机构调节，确保清洁效果。

3. 洗涤剂供给系统

配备10L不锈钢洗涤剂箱，通过计量泵jing确控制添加量，添加比例0.5-2%可调。洗涤剂管路采用快插接头设计，便于更换不同类型洗涤剂。

三、烘干系统

双通道独立配置烘干单元，采用PTC陶瓷加热元件，总功率12kW。每个通道设置4个热风出口，出风口温度50-70℃可调。烘干系统配备温度传感器和过热保护装置，当温度超过80℃时自动切断电源。风机采用离心式设计，风量2000m³/h，确保靴面快速干燥。

四、传送系统

采用不锈钢网链式传送带，网链宽度700mm，链节间距19.05mm，承重能力100kg/m。传送带由减速电机驱动，速度可调范围0.5-2m/min。传送带两侧设置导向条，防止靴子偏移。底部配备刮板清扫装置，定期qing除传送带表面杂物。

五、水循环处理系统

包含500L不锈钢水箱，水箱内设置三级过滤：初级滤网（5mm）、中级滤网（1mm）、活性炭过滤层。配备自吸式水泵，流量25m³/h，扬程15m。水处理系统还包括自动加药装置，可添加chu垢剂和sha菌剂，确保水质清洁。

六、电气控制系统

采用PLC控制器（型号：S7-200 SMART），配备7英寸触摸屏，可实现参数设置、运行监控、故障报警等功能。电气柜防护等级IP54，内置断路器、交流接触器、热继电器等保护元件。系统具备过载、短路、漏电保护功能，确保设备an全运行。

七、an全防护系统

1. 通道入口设置光电传感器，检测到障碍物时自动停机；2. 设备四周安装an全护栏，高度1200mm；3. 急停按钮分布在设备两端及控制柜上，响应时间≤0.1s；4. 电机配备过载保护装置，当负载超过额定值150%时自动断电。

综上所述，双通道洗靴机通过科学的结构设计实现了gao效清洁、智能控制与an全防护的有机统一。其核心结构系统——双通道并行清洗单元通过独立辊刷组与分区喷淋模块，在保证清洗质量的同时将单靴清洗效率提升40%；智能控制系统通过红外感应与PLC编程实现了无人值守的自动化运行，显著降低人工成本；而an全防护结构则通过多重传感器与应急制动装置构建了完善的an全屏障。
