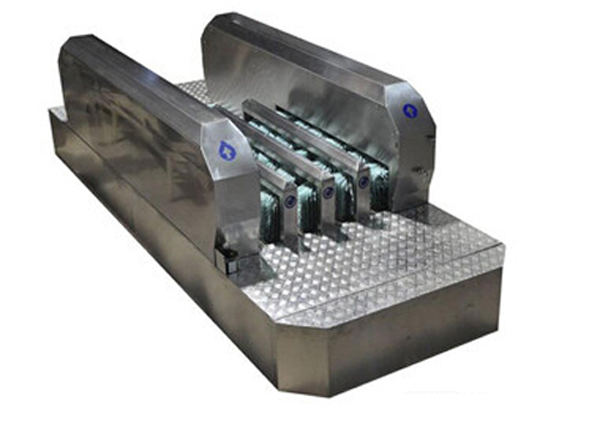

矿用洗靴机常见故障诊断与维修技术手册

---

矿用洗靴机作为矿山an全生产的重要辅助设备，在保障矿工足部清洁、防止井下粉尘污染扩散方面发挥着关键作用。然而，由于长期处于高粉尘、高湿度、高负荷的恶劣工作环境，洗靴机在运行过程中易出现各类故障，如电机异常、喷淋系统堵塞、传动机构卡滞等。这些故障不仅会降低设备运行效率，还可能导致清洁不彻di，增加an全隐患。因此，掌握科学的故障处理方法，建立完善的设备维护体系，对于确保洗靴机的稳定运行和延长使用寿命至关重要。本文将从故障诊断、处理流程、yu防措施等方面，系统阐述矿用洗靴机常见故障的处理方法，为矿山设备管理人员提供实用的技术参考。

矿用洗靴机故障处理方法

一、故障处理基本原则

矿用洗靴机是矿山an全生产的重要设备，故障处理需遵循以下原则：

·an全di一：处理故障前须切断电源，确保设备处于断电状态，防止触电或机械伤害。

·先易后难：优先检查电源、开关、管路等简单部件，再逐步排查复杂系统。

·先外后内：先检查外部连接和可见部件，再拆解内部结构，避免不bi要的拆卸。

·记录完整：详细记录故障现象、处理过程和更换部件，便于后续分析和维护。

二、常见故障类型及处理方法

（一）电源与电气系统故障

1. 设备无法启动

·现象：按下启动按钮后无任何反应，指示灯不亮。

·可能原因：电源未接通、断路器跳闸、启动按钮损坏、接触器故障、电机烧毁。

·处理步骤：

1.检查电源插座是否有电，插头是否插紧。

2.检查配电箱内断路器是否跳闸，若跳闸复位后再次启动。

3.测试启动按钮是否正常，若损坏则更换按钮。

4.检查接触器线圈是否通电，触点是否粘连，bi要时更换接触器。

5.用万用表测量电机绕组电阻，若电阻为0或wu穷大，说明电机烧毁，需更换电机。

2. 电机运转异常

·现象：电机发出异响、过热或转速异常。

·可能原因：电机轴承损坏、皮带过紧或过松、电机缺相运行、负载过大。

·处理步骤：

1.关闭电源，检查电机轴承是否有异响或卡滞，若损坏则更换轴承。

2.调整皮带张紧度，确保皮带松紧适中（按压皮带中间可下沉10-15mm为宜）。

3.检查三相电源是否缺相，若缺相需排查线路故障。

4.检查清洗刷是否被异物卡住，清理异物后重新启动。

（二）清洗系统故障

1. 清洗效果差

·现象：靴子清洗后仍有明显污渍，刷洗不彻di。

·可能原因：刷毛磨损严重、喷水压力不足、洗涤剂浓度不够、传送带速度过快。

·处理步骤：

1.检查刷毛是否磨损，若刷毛长度不足原长度的1/2，需更换毛刷辊。

2.检查水泵工作是否正常，水管是否堵塞，清理滤网和喷嘴。

3.检查洗涤剂配比是否正确，按说明书要求调整浓度。

4.调整传送带速度，确保靴子在清洗区停留足够时间。

2. 喷水系统故障

·现象：喷嘴不出水或出水压力低。

·可能原因：水泵故障、水管堵塞、喷嘴堵塞、水压不足。

·处理步骤：

1.检查水泵是否正常运转，若不运转则检查电机和线路。

2.关闭水源，拆卸水管和喷嘴，用高压空气或清水冲洗堵塞物。

3.检查进水压力是否符合要求（一般需0.2-0.4MPa），若压力不足需调整供水系统。

（三）传动系统故障

1. 传送带不运转

·现象：启动后传送带无动作，电机运转正常。

·可能原因：皮带断裂、张紧轮松动、链条脱落、齿轮损坏。

·处理步骤：

1.检查传送带是否断裂，若断裂则更换皮带。

2.调整张紧轮，使皮带张紧度适中。

3.检查链条是否脱落或断裂，重新安装或更换链条。

4.检查齿轮是否磨损或损坏，bi要时更换齿轮。

2. 传送带跑偏

·现象：传送带运行时向一侧偏移，摩擦机架。

·可能原因：传送带两端张紧度不一致、托辊磨损、机架变形。

·处理步骤：

1.调整传送带两端的张紧装置，使张紧度一致。

2.检查托辊是否磨损或歪斜，更换损坏的托辊。

3.检查机架是否变形，若变形需校正或更换机架。

（四）其他故障

1. 排水系统堵塞

·现象：污水无法正常排出，积水溢出。

·可能原因：排水管堵塞、沉淀池淤积、排水泵故障。

·处理步骤：

1.关闭水源，清理排水管内的杂物。

2.定期清理沉淀池，qu除淤泥和杂物。

3.检查排水泵是否正常运转，若故障则维修或更换。

2. 控制系统故障

·现象：触摸屏无显示、按钮失效、程序紊乱。

·可能原因：电源故障、触摸屏损坏、PLC程序错误、接线松动。

·处理步骤：

1.检查控制系统电源是否正常，接线是否松动。

2.重启控制系统，若仍无显示则检查触摸屏是否损坏。

3.若程序紊乱，联系厂家重新下载程序或更换PLC模块。

三、故障yu防措施

为减少故障发生，需定期进行维护保养：

·日常检查：每日开机前检查电源、开关、传送带、喷嘴等部件是否正常，清理设备周围杂物。

·定期润滑：每月对电机轴承、链条、齿轮等运动部件加注润滑油。

·滤网清洁：每周清理进水滤网和喷嘴，防止堵塞。

·毛刷更换：每3-6个月检查毛刷磨损情况，及时更换。

·电气检查：每季度检查电气线路、接触器、电机绝缘情况，确保an全。

·沉淀池清理：每月清理沉淀池，防止淤泥堆积。

四、an全注意事项

·处理故障时须切断电源，并悬挂“禁止合闸”警示牌。

·拆卸部件时使用专yong工具，避免暴力操作损坏设备。

·更换电机、接触器等电气部件时，需由专业电工操作。

·清洗设备内部时，避免水进入电机和电气控制系统。

·维护完成后，需进行试运行，确认设备正常后方可投入使用。

五、故障处理流程图

（注：以下为简化流程，具体操作需结合实际情况）

1.故障发生 → 切断电源 → 观察故障现象

2.初步判断故障类型（电气/机械/清洗系统）

3.按对应故障类型排查原因

4.采取针对性处理措施

5.试运行设备 → 确认故障排除 → 恢复使用

6.记录故障处理过程 → 定期分析故障原因

综上所述，矿用洗靴机的故障处理需遵循"yu防为主、快速响应、系统排查、规范操作"的原则。通过建立完善的设备档案和维护台账，定期开展yu防性维护，可you效降低故障发生率；在故障发生时，应严格按照故障诊断流程，结合设备运行数据与现场观察，jing准定位问题根源；处理过程中需严格遵守an全操作规程，确保人员与设备an全。同时，加强操作人员与维修人员的技能培训，提升应急处置能力，是保障洗靴机稳定运行的关键。未来，建议进一步引入智能监测技术，通过物联网与大数据分析实现故障的提前预警，推动洗靴机管理向智能化、数字化转型，为矿山an全生产提供更可靠的保障。
