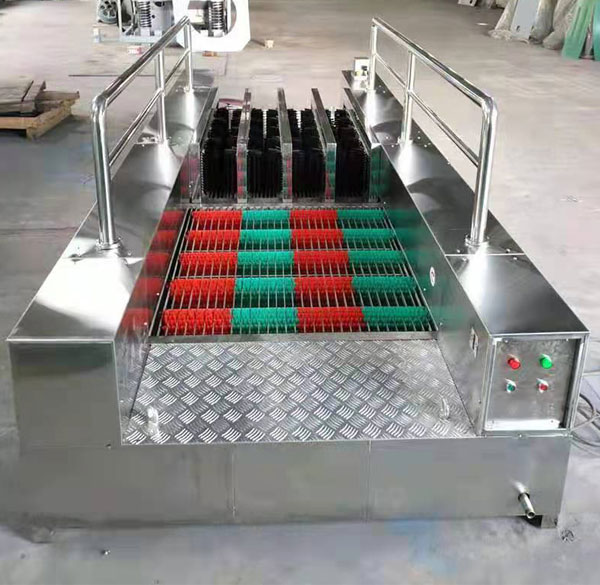

全自动洗靴机核心工作原理

---

全自动洗靴机是一种集成机械传动、流体力学、传感器技术和自动控制的工业清洗设备，主要用于工矿企业、食品加工、yi疗制药等场所的靴子清洁xiao毒。其核心工作原理基于模块化设计，通过多工序协同作业实现靴子的gao效清洁。以下从系统构成、工作流程、关键技术三个维度详细阐述其核心原理。

一、系统构成与功能模块

全自动洗靴机主要由以下功能模块组成：

·输送系统：采用不锈钢链条或履带式结构，通过变频电机驱动靴子按设定速度通过各处理工位。输送轨道具有fang水防锈特性，且配备定位传感器确保靴子在各环节的jing准对位。

·预冲洗模块：通过高压喷淋装置对靴子表面进行初步冲洗，qing除大块污物。喷淋压力一般控制在0.3-0.5MPa，水流角度经过流体动力学优化，确保覆盖靴面所有区域。

·主清洗模块：包含旋转毛刷和高压喷射系统。毛刷采用nai磨尼龙材质，根据靴型设计成弧形结构，通过电机带动旋转（转速约150-200rpm），配合含清洁剂的循环水（水温40-60℃）对靴面进行深度清洁。

·xiao毒模块：采用紫外线照射（波长254nm）或化学xiao毒（如次氯酸溶液）方式，对靴面及靴内部进行杀jun处理。xiao毒时间根据微生物种类设定，通常为15-30秒。

·干燥模块：通过热风循环系统（温度60-80℃）和高速气流（风速15-20m/s）qu除靴面水分，确保靴子表面干爽。部分机型配备红外加热装置加速干燥过程。

·控制系统：以PLC为核心，集成触摸屏人机界面，实现各模块的时序控制、参数调节及故障报警。传感器实时监测水位、温度、压力等参数，确保系统稳定运行。

二、工作流程与协同机制

全自动洗靴机的工作流程遵循"进靴→预冲洗→主清洗→xiao毒→干燥→出靴"的顺序，各环节通过传感器和执行器实现联动：

1.进靴阶段：操作人员将靴子放置在输送带上，光电传感器检测到靴子后启动输送系统，将靴子送入预冲洗工位。

2.预冲洗阶段：高压水泵启动，通过分布在靴体周围的喷嘴喷射清水，qing除表面浮尘和松散污物。液位传感器实时监测水箱水位，自动补水。

3.主清洗阶段：靴子进入清洗舱后，毛刷电机启动，同时清洁剂泵将配比好的清洗液（浓度0.5-1%）送入喷淋系统。毛刷与靴面接触产生摩擦，配合高压水流qu除顽固污渍。清洗液通过过滤系统循环使用，定期更换以保证清洁效果。

4.xiao毒阶段：靴子进入xiao毒舱后，紫外线灯或xiao毒泵启动。计时传感器控制xiao毒时间，确保达到杀jun要求。部分机型配备臭氧发生器，增强xiao毒效果。

5.干燥阶段：热风发生器和风机启动，将热空气通过风道吹向靴面。温度传感器控制热风温度，避免高温损坏靴材。风速传感器调节气流强度，确保干燥均匀。

6.出靴阶段：靴子到达出口位置时，光电传感器触发输送带停止，操作人员取走清洁后的靴子。系统自动记录清洗数量和运行状态，生成日志。

三、关键技术原理

1. 流体力学优化技术

洗靴机的喷淋系统采用计算流体动力学（CFD）模拟设计，通过优化喷嘴角度（通常为30-45度）和间距，确保水流覆盖靴面所有区域。高压水流的冲击力（约0.3-0.5MPa）能够you效剥离污物，同时避免损伤靴材。循环水系统通过沉淀池、过滤器和活性炭吸附装置，实现水资源的gao效利用，节水率可达70%以上。

2. 机械传动与定位技术

输送系统采用伺服电机驱动，通过编码器实现jing准定位，确保靴子在各工位的停留时间一致。毛刷旋转机构采用行星齿轮减速设计，提供稳定的扭矩输出，同时降低噪音。靴型适配装置可根据不同靴型自动调整毛刷位置，确保清洁效果的一致性。

3. 自动控制与传感技术

PLC控制系统通过Modbus或Profinet协议与各执行器通信，实现多模块的协同工作。传感器网络包括：

- 光电传感器：检测靴子位置和数量；

- 压力传感器：监测喷淋系统压力；

- 温度传感器：控制清洗液和干燥温度；

- 液位传感器：监测水箱水位；

- 电流传感器：检测电机运行状态，yu防过载。

控制系统还具备故障自诊断功能，当检测到异常时自动停机并发出警报，确保设备an全运行。

4. 清洁与xiao毒效率提升技术

主清洗模块采用"机械摩擦+化学清洗+高压水流"的复合清洁方式，其中清洁剂的选择根据污染物类型（如油污、粉尘、生物污染物）进行优化。xiao毒模块结合紫外线和化学xiao毒的优点，紫外线照射破坏微生物DNA结构，化学xiao毒则通过氧化作用杀灭xi菌和病毒，双重保障xiao毒效果。干燥模块采用热风循环和红外加热的组合方式，缩短干燥时间，同时避免靴材变形。

四、性能优化与节能设计

为提升洗靴机的性能和能效，设计中采用了以下技术：

-变频控制：输送电机和水泵采用变频调速，根据靴子数量自动调整运行速度，降低能耗；

-余热回收：干燥系统的废气通过热交换器预热进水，提gao能源利用率；

-智能清洗：根据靴子污染程度自动调整清洗时间和清洁剂用量，避免资源浪费；

-模块化设计：各功能模块独立设计，便于维护和升级，延长设备使用寿命。

五、应用场景与适应性

全自动洗靴机广泛应用于以下场景：

-工矿企业：如煤矿、金属冶炼厂，用于qing除靴子表面的煤尘、矿渣等；

-食品加工：如屠宰场、烘焙厂，需满足卫生标准，防止交叉污染；

-yi疗制药：如医院、药厂，要求严格的xiao毒流程，确保无菌环境；

-农业养殖：如养殖场、饲料厂，防止病菌传播。

针对不同场景，洗靴机可定制不同的清洁程序和xiao毒方式，例如食品行业采用shi品级清洁剂和高温xiao毒，yi疗行业则增加臭氧xiao毒环节。

综上所述，全自动洗靴机的核心工作原理是通过模块化设计和多技术集成，实现靴子的gao效清洁、xiao毒和干燥。其关键在于流体力学优化、机械传动jing准控制、自动传感与智能决策的协同作用，确保设备在各种应用场景下的稳定运行和gao效性能。
