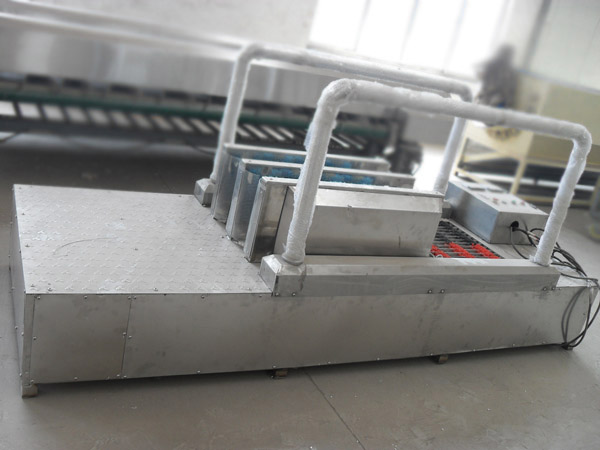

单通道洗靴机核心结构与系统研究

---

单通道洗靴机的设计需兼顾机械结构的合理性、清洗系统的you效性、控制系统的智能化以及an全防护的全面性。本文将从核心结构与系统两个维度展开分析，shou先剖析单通道洗靴机的机械结构组成，包括输送系统、清洗系统、干燥系统等关键模块的设计原理与功能实现；其次探讨其控制系统的架构与工作流程，涵盖传感器技术、自动控制算法及人机交互界面的设计逻辑；zui后结合实际应用场景，分析核心结构与系统的优化方向，为洗靴机的技术升级与行业应用提供理论支撑与实践参考。

一、核心结构组成

1.1 主体框架

单通道洗靴机主体框架采用304不锈钢材质，具有耐腐蚀、高强度特性。框架尺寸通常为长1500mm×宽800mm×高1200mm，底部配备fang滑脚垫，确保设备运行稳定性。框架内部设有多层支撑结构，用于固定各功能模块，保证设备整体刚性。

1.2 清洗单元

清洗单元是核心功能模块，主要由以下组件构成：

·喷淋系统：采用高压水泵（压力0.3-0.5MPa）驱动，通过分布在通道两侧的喷嘴（间距50mm）喷出高压水流，对靴面进行初步冲洗。喷嘴角度可调节，确保覆盖靴面所有区域。

·刷洗装置：包含两组旋转毛刷（直径150mm，转速300r/min），分别位于通道两侧。毛刷采用尼龙材质，具有良好的nai磨性和清洁效果。毛刷高度可根据靴高自动调节，适应不同尺码的靴子。

·浸泡槽：位于通道底部，内置清洁剂溶液（浓度0.5-1%），靴子进入后先浸泡10-15秒，软化污垢。浸泡槽配备加热装置，可将溶液温度控制在40-50℃，提升清洁效率。

1.3 烘干单元

烘干单元位于清洗单元后方，采用热风循环系统。主要组件包括：

·加热装置：使用PTC加热器，功率2-3kW，可将空气加热至60-70℃。

·风机系统：配备离心风机（风量1000m³/h），通过风道将热风吹向靴面。风道设计为环形，确保热风均匀覆盖靴子内外。

·温度控制系统：采用热电偶传感器实时监测烘干温度，通过PID控制器调节加热器功率，保持温度稳定。

1.4 传送系统

传送系统采用链板式输送带，材质为不锈钢，宽度与通道匹配（约700mm）。输送带速度可调节（0.5-1m/min），通过减速电机驱动。输送带表面设有fang滑凸起，防止靴子在传送过程中滑动。

二、控制系统

2.1 硬件组成

控制系统以PLC（可编程逻辑控制器）为核心，型号通常为西门子S7-200或三菱FX系列。主要硬件包括：

·PLC主机：负责逻辑运算和指令发送。

·触摸屏：采用7英寸彩色触摸屏，用于参数设置（如清洗时间、烘干温度、输送带速度等）和状态显示。

·传感器：包括光电传感器（检测靴子是否进入）、液位传感器（监测浸泡槽液位）、温度传感器（监测烘干温度）、压力传感器（监测喷淋压力）等。

·执行元件：包括继电器、接触器、电磁阀等，用于控制水泵、电机、加热器等设备的启停。

2.2 软件逻辑

控制系统软件采用梯形图编程，主要逻辑流程如下：

1.开机初始化：检查各设备状态，如液位、压力等，若正常则进入待机状态。

2.靴子检测：当光电传感器检测到靴子时，启动传送系统，将靴子送入清洗单元。

3.清洗流程：依次启动浸泡槽加热、喷淋系统、刷洗装置，按照设定时间（通常30-60秒）完成清洗。

4.烘干流程：清洗完成后，靴子进入烘干单元，启动加热装置和风机，按照设定温度和时间（通常60-90秒）进行烘干。

5.完成输出：烘干结束后，传送系统将靴子送出，设备返回待机状态。

6.故障处理：若传感器检测到异常（如液位过低、压力不足），系统立即停止运行，并在触摸屏上显示故障信息。

三、辅助系统

3.1 水循环系统

为节约水资源，单通道洗靴机通常配备水循环系统。主要包括：

·过滤装置：采用三级过滤（初滤、精滤、活性炭过滤），qu除水中的杂质和污染物。

·水箱：储存过滤后的水，容量通常为50-100L。

·水泵：将水箱中的水输送至喷淋系统，实现循环利用。

3.2 排污系统

排污系统用于定期排出清洗后的污水。主要包括：

·排污阀：位于浸泡槽底部，可手动或自动开启。

·污水收集箱：暂时储存污水，定期清理

四、性能参数与技术指标

参数名称	技术指标
通道宽度	700mm
处理能力	30-50双/小时
清洗时间	30-60秒/双
烘干温度	60-70℃
烘干时间	60-90秒/双
电源	AC380V/50Hz
总功率	5-7kW
外形尺寸	1500×800×1200mm
重量	约200kg

五、应用场景与优势

5.1 应用场景

单通道洗靴机广泛应用于矿山、化工、食品加工、养殖等行业，主要用于清洗工人的工作靴，qu除靴面上的泥土、油污、粉尘等污染物，保持工作环境清洁，防止交叉污染。

5.2 主要优势

·gao效清洁：采用高压喷淋和机械刷洗相结合的方式，清洁xiao果显著。

·自动化程度高：全程自动控制，无需人工干预，节省人力成本。

·节水节能：配备水循环系统，水资源利用率高；采用PTC加热器，能耗低。

·操作简便：通过触摸屏即可完成参数设置和状态监控，操作简单易懂。

·nai用性强：主体框架采用不锈钢材质，耐腐蚀，使用寿命长。

综上所述，单通道洗靴机作为矿井、化工、食品加工等领域实现人员足部清洁与污染控制的关键设备，其核心结构与系统设计直接决定了设备的运行效率、清洁效果及an全稳定性。通过对毛刷系统、喷淋系统、传动系统及智能控制系统的协同优化，单通道洗靴机能够在有限的空间内实现gao效的靴底与靴面清洁，同时通过自动化控制与数据监测功能，为企业提供可靠的设备管理与运维支持。未来，随着智能制造技术的发展，单通道洗靴机将进一步向智能化、模块化方向升级，例如引入AI视觉识别技术实现靴型自适应清洁，采用物联网技术构建设备远程监控平台，以及通过材料创新提升设备的耐腐蚀性与使用寿命。这些技术创新不仅将提升单通道洗靴机的核心竞争力，更将推动其在更多领域的广泛应用，为工业生产环境的an全与卫生提供更坚实的保障。
